Семейство стековых гигабитных коммутаторов для небольших и средних по размеру компаний могут использоваться для широкополосного подключения частных пользователей. Отлично подходят для построения конвергентных сетей с одновременной передачей голоса, данных и видео. Поддерживают коммутацию на уровне 2 с расширенными функциями (L2+), а также базовые функции маршрутизации (L3) для протоколов IPv4 и IPv6.

• Основные интерфейсы:
  -  Модели с 24 или 48 портами 10/100/1000 Ethernet RJ45;
  -  Модель 24 x SFP Gigabit/Fast Ethernet;
  -  Во всех моделях – 2 стековых порта 10-GE и до 4 комбо-портов GE (RJ45/SFP).
• Технология интеллектуальной отказоустойчивой коммутации (Smart Continuous Switching);
• Управление: CLI, Web, SNMP, OmniVista 2500/2700, 5620 SAM;
• VLAN, QoS, ACL, IEEE 802.1X, IPTV multicast и др.; совместим с рекомендациями MEF 9 и MEF 14;
• Маршрутизация: поддержка VRRP и RIP
  -  Поддержка PoE, подключение к источникам питания постоянного и переменного тока, резервный блок питания.

0S 6400-24/48 модели без Поддержки PoE

OS6400-24

• 24 трехскоростных порта
• 20 RJ-45 портов 10/100/1000 Base-T
• 4 MiniGBIC комбо-порта SFP/RJ45
• 2-10 Gig стекирующих порта
• Производительность: 48 Gbps Full Duplex
• Пропускная способность: 71.4 Mpps
• Питание: 126W AC (внутренний)
• Дополнительный внешний БП

OS6400-48

• 48 трехскоростных порта
• 44 RJ-45 порта 10/100/1000 Base-T
• 4 MiniGBIC комбо-порта SFP/RJ45
• 2-10 Gig стекирующих порта
• Производительность: 96 Gbps Full Duplex
• Пропускная способность: 142.8 Mpps
• Питание: 126W AC (внутренний)
• Дополнительный внешний БП

0S 6400-P24/P48 модели без Поддержки PoE

OS6400-P24

OS6400-P24H

• 24 PoE трехскоростных порта
• 20 RJ-45 портов 10/100/1000 Base-T
• 4 MiniGBIC комбо-порта SFP/RJ45
• 2-10 Gig стекирующих порта
• Производительность: 48 Gbps Full Duplex
• Пропускная способность: 71.4 Mpps
• 360Вт внешний БП (OS6400-P24)
• 510Вт внешний БП (OS6400-P24H)
• 15.4 Вт на порт

OS6400-P48

OS6400-P48H

• 48 трехскоростных порта
• 44 RJ-45 порта 10/100/1000 Base-T
• 4 MiniGBIC комбо-порта SFP/RJ45
• 2-10 Gig стекирующих порта
• Производительность: 96 Gbps Full Duplex
• Пропускная способность: 142.8 Mpps
• 360Вт внешний БП (OS6400-P48)
• 510Вт внешний БП (OS6400-P48H)
• 15.4 Вт на порт

OS 6400-U24 оптическая модель

OS6400-U24

OS6400-U24D

• 24 SFP портов
• 22 SFP порта (100 или 1000 BaseX)
• 2MiniGBIC текирующих порта
• Производительность: 48 Gbps Full Duplex
• Пропускная способность: 71.4 Mpps
• Питание АС (внутренний)
• Питание DC (внутренний)
• Внешний резервный БП AC/DC

6400 Основные источники питания

He-PoE модели: основные блоки питания встроенные:

Внутренний БП

Два БП 360W

Один БП 510W

PoE модели: доступны 2 внешних БП:

Полка используется для размещения двух БП 360W
(primary & backup) или одного БП 510W

2U конфигурация

OS 6400 - Резервные БП

• Для не PoE моделей:
  -  OS 6400-BP - AC 126W резервный БП
  -  OS 6400-BP-D - DC 120W резервный БП


• Для PoE моделей:
  -  OS 6400-BP-P - Стандартный PoE 360W БП
  -  OS 6400-BP-PH - Более мощный PoE 510W БП


• Полка используется для размещения двух БП


• Дополнительная полка для БП 510 Вт



OS 6400 - Поддерживаемые SFP модели

OS 6400 24/P24/48/P48 комбо-порты

• SFT-GIG-EXTND
• SFP-GIG-LH40
• SFP-GIG-LH70
• SFP-GIG-LX
• SFP-GIG-SX
• SFP-GIG-T
• SFP-GIG-BX-D
• SFP-GIG-BX-U

OS 6400 U24 комбо-порты+обычные порты

• Все выше+
• SFP-100-BX20LT
• SFP-100-BX20NU
• SFP-100-LC-MM
• SFP-100-LC-SM15
• SFP-100-LC-SM40

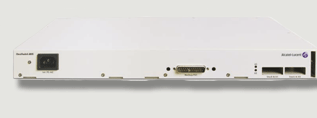

OS 6400 - Стекирование

Гибкость применения 6400:

• Выделенные 210П порта


• до 8 коммутаторов в стеке
  -  384 Гб портов
  -  PoE, не-PoE и оптические модели в стеке


• Виртуальное шасси, единый IP-фдрес


• Primary,secondary, idle и pass-through режимы в тексте


• Номер модуля в стеке устанавливается программно и отображается на панели


• Каждый модуль может быть основным

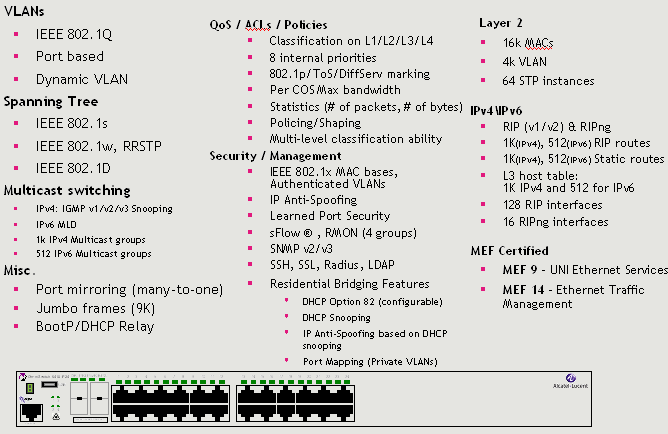

OmniSwitch 6400 Обзор ПО

OS 6400 Software Release

• OS 6400 GA Releale: 6.3.3 R01
  - Основан на AOS 6.3.1


• Новые функции в дополнение к 6.3.1R01
  - TFTP


• HET поддержки в 6.3.1R01
  - Advanced Routing
  - Multicast Routing

OS 6400 Маршрутизация

• Поддержка маршрутизации IPv4 и IPv6:
  - Rip(v1/v2) & RIPng


• Уменьшенные таблицы маршрутизации по сравнению с OS 6850:
  - 1K(IPv4), 512(IPv6) RIP routes
  - 1K(IPv4), 512(IPv6) Static routes


• Уменьшена таблица хостов L3:
  - 1K IPv4 and 512 for IPv6


• Уменьшено количество интерфейсов маршрутизации:
  - 128 RIP interfaces
  - 16 RIPng Interfaces


• Отсутствует расширенная маршрутизация OS 6400 6.3.3 R[0]:
  - No Advanced Routing (OSPF, BGP, IS-IS)
  - No Multicast Routing (DVMPR, PIM)
  - No Routing Redundancy (VRRP)

Стикируемые коммутаторы (SLS)

различия

	Alcatel-Lucent OmniSwitch 6400	Alcatel-Lucent OmniSwitch 6850
Маршрутизация	Статическая + RIP	Полная поддержка расширенной маршрутизации
L3 таблица	2000 L3 записей	16,000 L3 записей
Multicast	Internet Group Management Protocol (IGMP)	Полная поддержка - IGMP, PIM, DVMRP
10 G	10 G стекирование	10-Gigabit стекирование и интерфейсы

	Alcatel - Lucent OmniSwitch 6400	Alcatel - Lucent OmniStack 6200
ПО	AOS	Original Design Manufacturer (ODM)
Маршрутизация	Статическая + RIP	L2 + коммутация
Интерфейсы	10/100/1000	10/100 и 1 - Gigabit интерфейсы
Сканирование	10 G стекирование	1 G стекирование

6400 vs 6850

Type	6400 Maximum Size	6850 Maximum Size
L2 Unicast MAC Addresses	16K	16K
L3 IPv4 Host Entries	1K	4K
L3 IPv4 LPM Routes	1K	12K
L3 IPv4 Interfaces	128	4K
L3 IPv6 Host Entries	512	4K
L3 IPv6 LPM Entries	512	6K
L3 IPv6 Interfaces	16	100
Multicast Groups	1K	1K
Multicast Replications	2K	2K
Hardware Tunnels/Trunks	32	127
Packet Buffer Memory	1Mb	2Mb
Flows/ACLs	2K	2K
Meters	2K	2K
Counters	2K	2K
RRSTP	8	128
Mirroring Policies	1024	2048
